2738 - désignation EN: 40 Cr Mn Ni Mo 8.6.4 - AFNOR: 40 CMND8

propriétés physiques module de young : 205000 N/mm2 densité: 7,80 coefficient de dilatation thermique:                    -20/200°C: 12,7x10-6°C-1 conductibilité thermique                     +20°C = 29,3Wm-1°C-1		composition sur produit en % .
		carbone           0,38 soufre              0,001 silicium            0,35 manganèse    1,50 nikel                 1,00 chrome            1,90 molybdène      0,20

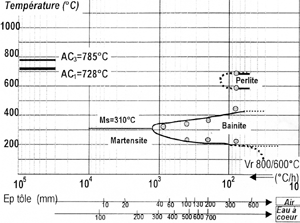

caractéristiques mécaniques la nuance est livrés à l'état prétraité pour une dureté de 300/330 HB la dureté est garantie en tous points des produits. compacité tous les produits sont contrôlés 100% par ultra-sons selon la norme NFA 04308 CL C renforçée (référence trou à fond plat de diamètre 3mm au lieu de 5mm selon norme). traitement thermique tous les produits sont livrés à l' état prétraité..                  si un traitement s'avère nécéssaire il peut être fait de la façon suivante :  - austénitisation entre 850 et 875°C refroidissement air ou huile.  - revenu à une température fonction des caractéristiques recherchées le diagramme ci-contre donne les différentes structures obtenues en fonction des vitesses de refroidissement après austénitisation (diag. TRC).
		La propreté inclusionnaire de cet acier est conforme au cahier des charges CNOMO E01.110.N niveau 1 les niveaux de propreté inclusionnaire suivants sont garantis (selon NFA 046106 méthode A)
		A B C D < 1,0 < 1,5 < 1,0 < 1,5 certificats par tôle mère :             analyse chimique             dureté             ultra-sons
Cette spécification concerne exclusivement les blocs forgés en W1.2738 fabriqués dans la gamme d'épaisseur 610 < e < 1100 mm
