PT 110N acier prétraité - désignation EN: 40 Cr Mn Mo 8S conforme CNOMO EO1.10.110N niveau 3 - AFNOR: 40 CMD8 S

propriétés densité: 7,8 forgeage : 1050-850°C refroidissement lent.		composition sur produit en % carbone              0,40 manganèse       1,50 chrome               2,00 molybdène         0,20 soufre                 0,05-0,08

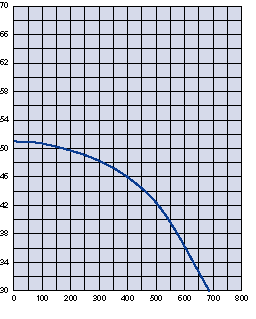

		COURBE DE REVENU dureté en HRC      température de revenu en °C
traitement trempe : chauffage à 840-870°C                  trempe à l'huile                  ou au bain chaud 180-220°C. revenu : suivant caractèristiques désirées aptitudes acier traité pour une résistance d'environ 1000 MPa - 280 - 320 HB à usinabilité améliorée. acier pouvant être nitruré. cette nuance est déconseillée pour l'usinage par électroérosion ou grenage chimique. applications moules matières plastiques, carcasses de moules. état de livraison traité à environ 1000 MPa couleur d'identification: bleu clair
pour fourniture de métal d'apport : nous consulter
