819 AW

819 A.W - AFNOR : 35 NiCrMo 16

propriétés physiques
densité: 7,8
coefficient moyen de dilatation en m/m°C :
                 entre 20°C et 200°C : 11,5x10^-6
.                 entre 20°C et 400°C : 12,4x10^-6
.                 entre 20°C et 600°C : 12,8x10^-6

points de transformation: Ac 1 = 660°C
                                                Ac 3 = 780°C
composition

carbone         0,38
nickel             4,00
chrome          1,75
molybdène    0,50

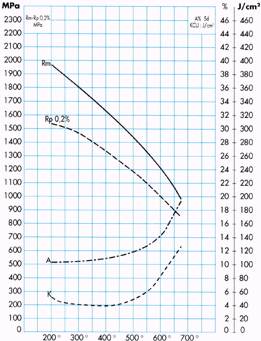

CARACTÉRISTiOUES MÉCANiQUES
SUIVANT LA TEMPÉRATURE DE REVENU

chauffé à 875°C, trempé à l'air (traitement sur éprouvettes ébauchées)

forgeage : 1100-900°C
recuit : chauffage à 680°C
refroidissement lent.
à l'état adouci, dureté Brinell approximative 285.

traitement thermique
trempe :
                  chauffage à 875°C
trempe à l'air.
revenu : suivant caractèristiques désirées

caractéristiques mécaniques

trempe à l'air à 875°C. Revenu à 200°C
                 résistance             1900 MPa
                 limite él. 0,2%      1500 MPa
                 allong. (5d)           10%
                 résilience KCU      50 J/cm2

trempe à l'air à 875°C. Revenu à 650°C
                 résistance             1050 MPa
                 limite él. 0,2%      900 MPa
                 allong. (5d)           18%
                 résilience KCU      110 J/cm2

aptitudes
elaboration : acier refondu par électrode consommable.
bonnes caractéristiques mécaniques en sens longitudinal et transversal .

forte intensité de trempe.
bonne stabilité dimensionnelle.
applications
pièces aéronautiques soumises à des contraintes de fatigue élevées.
pièces mécaniques fortement sollicitées.

propriétés physiques densité: 7,8 coefficient moyen de dilatation en m/m°C : entre 20°C et 200°C : 11,5x10^-6 . entre 20°C et 400°C : 12,4x10^-6 . entre 20°C et 600°C : 12,8x10^-6 points de transformation: Ac 1 = 660°C Ac 3 = 780°C		composition carbone 0,38 nickel 4,00 chrome 1,75 molybdène 0,50
		CARACTÉRISTiOUES MÉCANiQUES SUIVANT LA TEMPÉRATURE DE REVENU chauffé à 875°C, trempé à l'air (traitement sur éprouvettes ébauchées)
forgeage : 1100-900°C recuit : chauffage à 680°C refroidissement lent. à l'état adouci, dureté Brinell approximative 285. traitement thermique trempe : chauffage à 875°C trempe à l'air. revenu : suivant caractèristiques désirées caractéristiques mécaniques trempe à l'air à 875°C. Revenu à 200°C résistance 1900 MPa limite él. 0,2% 1500 MPa allong. (5d) 10% résilience KCU 50 J/cm2 trempe à l'air à 875°C. Revenu à 650°C résistance 1050 MPa limite él. 0,2% 900 MPa allong. (5d) 18% résilience KCU 110 J/cm2
aptitudes elaboration : acier refondu par électrode consommable. bonnes caractéristiques mécaniques en sens longitudinal et transversal . forte intensité de trempe. bonne stabilité dimensionnelle.		applications pièces aéronautiques soumises à des contraintes de fatigue élevées. pièces mécaniques fortement sollicitées.
