819 B

819 B acier auto-trempant - désignation EN : 36 NiCrMo 16 - AFNOR : Y36 NCD 16

propriétés physiques
densité: 7,8
coefficient moyen de dilatation en m/m°C :
                 entre 20°C et 100°C : 11,4x10^-6
.                 entre 20°C et 700°C : 13,6x10^-6
points de transformation: Ac 1 = 670°C
                                                Ac 3 = 795°C
composition sur produit en %

carbone           0,35
nickel               3,80
chrome            1,70
molybdène      0,30

forgeage : 1100-900°C
recuit : chauffage à 680°C
refroidissement lent.
à l'état adouci, dureté Brinell approximative 269.

traitement
trempe : préchauffage à 600°C
                  chauffage à 875°C
trempe à l'air ou sous pression de gaz
il est recommandé d'effectuer le chauffage sous atmosphère inerte.
revenu : suivant caractèristiques désirées

caractéristiques mécaniques réalisables
état recuit: résistance approximative 750 MPa
trempe à l'huile à 890°C. Revenu à 450°C
                 résistance             1600 MPa
                 limite él. 0,2%      1400 MPa
                 allong. (5d)           10%
                 résilience KCU      60 J/cm2

trempe à l'huile à 890°C. Revenu à 600°C
                 résistance             1150 MPa
                 limite él. 0,2%      1000 MPa
                 allong. (5d)           18%
                 résilience KCU      60 J/cm2

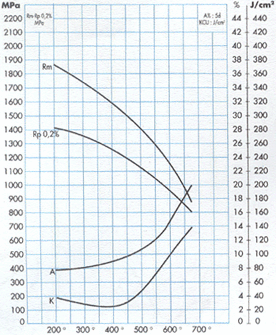

CARACTÉRISTiOUES MÉCANiQUES
SUIVANT LA TEMPÉRATURE DE REVENU

chauffé à 875°C, trempé à l'air (traitement sur éprouvettes ébauchées)

aptitudes
limite élastique élevée et excellente résilience.
intensité de trempe élevée.
bonne stabilité dimensionnelle.

bien que l'acier 819 B puisse être utilisé à différentes températures de revenu correspondant à des valeurs de résistance comprises entre 1850 MPa et 1000 MPa, il est en général préférable de l'utiliser dans la zone de dureté maxima correspondant aux températures de revenu inférieures à 250°C applications
pièces mécaniques ou outillages présentant :
                 - de fortes épaisseurs
                 - des formes complexes et exposées à
                   des contraintes élevées
moules pour transformation de matières plastiques
frettes d'outillage d'estampage
très grande aptitude au polissage, au grenage et à l'usinage par électro-érosion

état de livraison
recuit
couleur d'identification : bleu - rouge - bleu
