GKH

G.K.H. - désignation EN : - AFNOR : 32 CrMoV 13

propriétés physiques
densité: 7,8
coefficient moyen de dilatation en m/m°C :
...................entre 20°C et 100°C : 11,8x10^-6
...................entre 20°C et 500°C : 13,6x10^-6
..................

points de transformation: Ac 1 = 800°C
points de transformation: Ac 3 = 845°C composition sur produit en %

carbone          0,30
chrome           3,00
molybdène     1,00
vanadium       0,20.

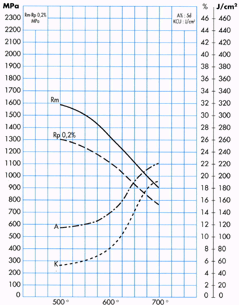

caractéristiques mecaniques
suivant la température du revenu:

chauffé à 900/925°C, trempé à l'huile
(traitement sur éprouvettes ébauchées)

forgeage : 1150-1000°C
recuit : chauffage à 850°C
refroidissement lent.
à l'état adouci, dureté Brinell approximative 210.

traitement thermique
trempe :
                  chauffage à 900-925°C
trempe à l'huile.
revenu :au dessus de 525°C suivant caractéristiques désirées.

caractéristiques mécaniques

trempe à l'huile à 900-925°C. Revenu à 600°C
                 résistance             1300 MPa
                 limite él. 0,2%      1100 MPa
                 allong. (5d)           15%
                 résilience KCU      70 J/cm2

trempe à l'huile à 900-925°C. Revenu à 660°C
                 résistance             1000 MPa
                 limite él. 0,2%      850 MPa
                 allong. (5d)           20%
                 résilience KCU      170 J/cm2

aptitudes
acier de nituration présentant une très bonne intensité de trempe et donnant des caractéristiques
élevées en particulier, la résilience et la limite de fatigue.
il peut être nituré à l'état traité pour résistance variant de 900 MPa à1350 MPa. la couche niturée n' est pas fragile.

applications
l'acier G.K.H est utilisé pour la réalisation de pièces niturées qui doivent après traitement de trempe et revenu présenter une grande stabilité.
il convient particulièrement àla réalisation de pièces qui doivent subir des niturations spéciales.
engrenages, broches, règlettes, de machines-outils, vilebrequins,pièces de précision, pièces aéronautiques.

propriétés physiques densité: 7,8 coefficient moyen de dilatation en m/m°C : ...................entre 20°C et 100°C : 11,8x10^-6 ...................entre 20°C et 500°C : 13,6x10^-6 .................. points de transformation: Ac 1 = 800°C points de transformation: Ac 3 = 845°C		composition sur produit en % carbone 0,30 chrome 3,00 molybdène 1,00 vanadium 0,20.
		caractéristiques mecaniques suivant la température du revenu: chauffé à 900/925°C, trempé à l'huile (traitement sur éprouvettes ébauchées)
forgeage : 1150-1000°C recuit : chauffage à 850°C refroidissement lent. à l'état adouci, dureté Brinell approximative 210. traitement thermique trempe : chauffage à 900-925°C trempe à l'huile. revenu :au dessus de 525°C suivant caractéristiques désirées. caractéristiques mécaniques trempe à l'huile à 900-925°C. Revenu à 600°C résistance 1300 MPa limite él. 0,2% 1100 MPa allong. (5d) 15% résilience KCU 70 J/cm2 trempe à l'huile à 900-925°C. Revenu à 660°C résistance 1000 MPa limite él. 0,2% 850 MPa allong. (5d) 20% résilience KCU 170 J/cm2
aptitudes acier de nituration présentant une très bonne intensité de trempe et donnant des caractéristiques élevées en particulier, la résilience et la limite de fatigue. il peut être nituré à l'état traité pour résistance variant de 900 MPa à1350 MPa. la couche niturée n' est pas fragile.

		applications l'acier G.K.H est utilisé pour la réalisation de pièces niturées qui doivent après traitement de trempe et revenu présenter une grande stabilité. il convient particulièrement àla réalisation de pièces qui doivent subir des niturations spéciales. engrenages, broches, règlettes, de machines-outils, vilebrequins,pièces de précision, pièces aéronautiques.
